三轴採用方型硬轨，大幅提升机台稳定性与抗震性，使用容积式配油器，润滑油平均配置，确保滑动面润滑均匀。
整体结构採用****铸铁材质，经热处理消除内应力，确保刚性精度持久性。三轴採方型滑轨，大幅提昇稳定性与抗震性。滑轨润滑点平均分配佈置，採用容积式配油器，各注油点80均等，确保滑动面润滑均匀。三轴採C3级精密螺杆，配合螺帽预压及螺杆预拉，预先消除背隙及温升伸长，实现稳定性之定位及重现精度。三轴螺杆搭配P4级精密轴承，提供轴向刚性。主轴搭配高刚性P4级斜角滚珠轴承，精密研磨组配，确保动态迴转精度及寿命。结构设计成油水分离，滑道油集中回收，符合环保要求。

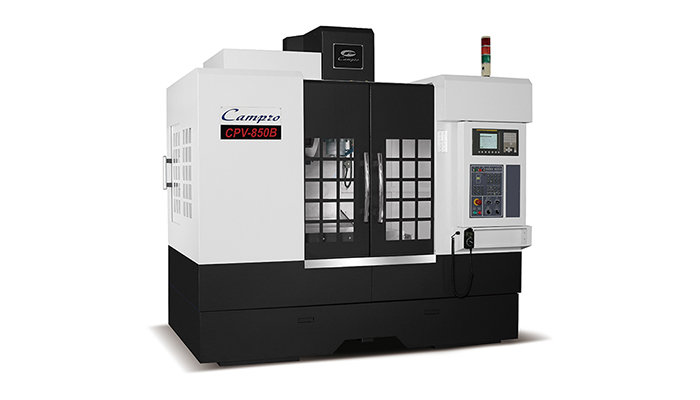

| 內容 | 單位 | CPV-850B |
|---|---|---|
| 行程 | ||
| X軸行程 | mm | 850 |
| Y軸行程 | mm | 530 |
| Z軸行程 | mm | 530 |
| 主軸鼻端到工作台面距離 | mm | 100~630 |
| 主軸中心到立柱軌道面距離 | mm | 590 |
| 工作台 | ||
| 工作台尺寸 | mm | 950 × 530 |
| 工作台荷重 | kg | 800 |
| 主軸 | ||
| 主軸馬達 | kw | 7.5 / 11 |
| 主軸轉速 | rpm | 8,000 |
| 主軸孔錐度 | type | 7/24 taper No.40 |
| 自動換刀系統 | ||
| 刀庫容量 | - | 24 |
| 刀具重量 | kg | 7 |
| 刀具長度 | mm | 250 |
| 刀具直徑 | mm | Ø80 |
| 刀具直徑(無相鄰刀) | mm | Ø150 |
| 換刀速度(刀對刀) | sec. | 2.5 |
| 換刀速度(點對點) | sec. | 6 |
| 進給速度 | ||
| 快速進給(X/Y/Z) | m/min | 20 / 20 / 20 |
| 切削進給 | m/min | 10,000 (393.69 ipm) |
| 其他規格 | ||
| 佔地面積(寬x深) | mm | 2,700 × 2,600 |
| 機台重量 | kg | 6,000 |
| 機台高度 | mm | 2,900 |
| 電力容量 | KVA | 20 |
