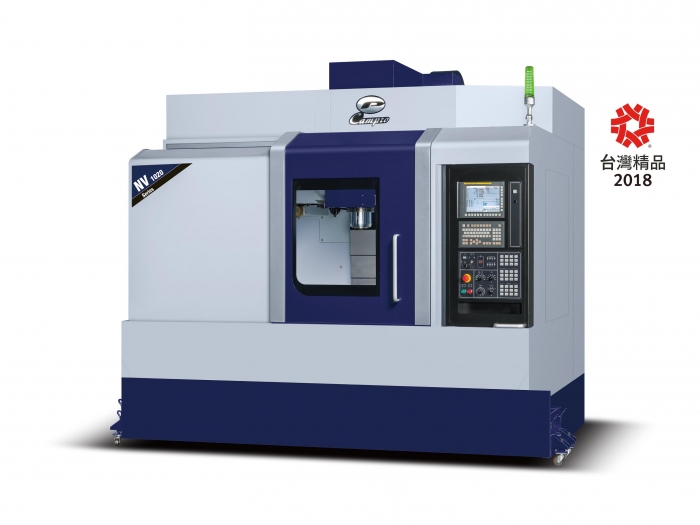

全新NV系列机械，提供更多的Y向加工空间，满足不同加工配置需求。
结构设计导入程式元素分析与先进3D结构摸拟。
配置三轴滚柱线轨，强化承载力与刚性。
Z轴配置伺服刹车马达无配重设计，提供3D加工表面精度。
三轴採用C3级双螺帽滚珠螺杆预压及预拉消除传动背隙；两端轴承配置前3后3确保支撑刚性。
导入定量强制润滑设计， 提供在快速位移时能透过替换物料载入冷却功能， 大幅降低轴向移动的热变形误差。
肩坐式刀库介面设计，降低立柱侧向受力提高机械加工精度。
可提供更大4/5轴盘面配置，让加工更多元化。
本机荣获2018台湾精品奖。
| 內容 | 單位 | NV-1020 |
|---|---|---|
| 行程 | ||
| X轴行程 | mm | 1,020 |
| Y轴行程 | mm | 610 |
| Z轴行程 | mm | 610 |
| 主轴鼻端到工作台面距离 | mm | 85 ~ 695 |
| 主轴中心到立柱軌道面距离 | mm | 688 |
| 工作台 | ||
| 工作台尺寸 | mm | 1,120 x 610 |
| 工作台荷重 | kg | 800 |
| 主軸 | ||
| 主轴馬達 | kw | 11 / 15 kW |
| 主轴轉速 | rpm | 10,000 |
| 主轴孔錐度 | type | 7/24 taper No.40 |
| 自動換刀系統 | ||
| 刀庫容量 | - | 24 |
| 刀具重量 | kg | 7 |
| 刀具长度 | mm | 250 |
| 刀具直径 | mm | Ø80 |
| 刀具直径(无相邻刀) | mm | Ø150 |
| 换刀速度(刀对刀) | sec. | 2.5 |
| 换刀速度(点对点) | sec. | 7 |
| 進給速度 | ||
| 快速進給(X/Y/Z) | m/min | 48 / 48 / 32 |
| 其他規格 | ||
| 佔地面積(寬x深) | mm | 3,330 x 2,350 |
| 机台重量 | kg | 7,100 |
| 机台高度 | mm | 2,770 |
| 电力容量 | KVA | 25 |
| 气压源 | kg/cm2 | 6~8 |
