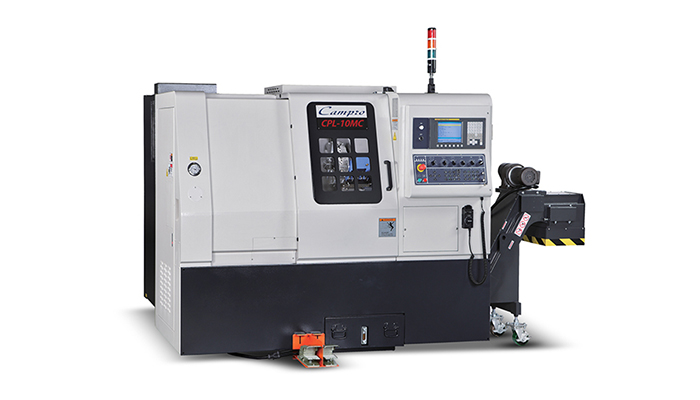

C轴搭配动力刀座MC系列，车铣複合机，仅需一次工件定位，即可完成车、铣、鑽孔加工，省去重複上下料件的时间，降低人力与提升效率。
大马力AC主轴马达，高强度加工扭力表现，配合有效主轴头散热设计，使机台长保加切削特性。标准配备12刀德製伺服动力刀塔，提供精密定位；换刀0.2秒，有效提昇加工效率。标配手动油压尾座，辅助长工件的夹持稳定性，亦提供可程式尾座、中心架、刀具侦测臂等多样选配功能，达到化加工条件。出厂前均依国际标准进行成品检测，确保机台品质稳定。
| 內容 | 單位 | CPL-10MC |
|---|---|---|
| 行程 | ||
| X軸行程 | mm | 150 + 5 |
| Z軸行程 | mm | 320 |
| 加工範圍 | ||
| 床身旋徑 | mm | 450 |
| 床鞍旋徑 | mm | 258 |
| 兩頂心距離 | mm | 320 |
| 標準加工直徑 | mm | 110 |
| 加工直徑 | mm | 170 |
| 加工長度 | mm | 320 |
| 主軸 | ||
| 主軸馬達 | kw | 5.5 / 7.5 |
| 主軸轉速 | rpm | 6,000 |
| 主軸鼻端 | type | A2-5 |
| 主軸軸承直徑 | mm | Ø90 |
| 油壓夾頭(選配) | inch | 6'' (8") |
| 油壓夾頭通孔直徑 | mm | Ø45 |
| C軸分割精度 | 0.001 | |
| 刀塔 | ||
| 刀塔型式 | type | 12 Servo |
| 刀把尺寸 | mm | VDI-30 |
| 換刀速度 | sec. | 0.2 |
| 伺服馬達 | kw | 2.2 / 3.7 |
| 轉速 | rpm | 5,000 |
| 尾座 | ||
| 心軸外徑 | mm | Ø70 |
| 心軸行程 | mm | 80 |
| 莫式錐度 | type | MT-#4 |
| 進給速度 | ||
| 快速進給(X/Z) | m/min | 24 / 24 |
| 其他規格 | ||
| 佔地面積(寬x深) | mm | 2,962 × 1,625 |
| 機台重量 | kg | 3,200 |
| 電力容量 | KVA | 15 |
| 水箱容量 | L | 90 |
