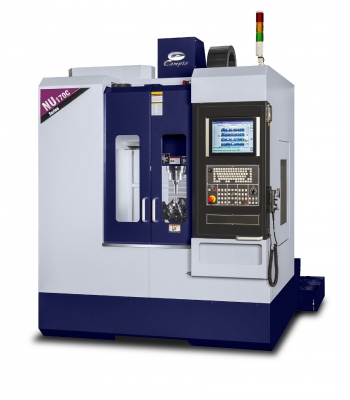

NU系列五轴加工中心机是一台能满足多面複杂加工、缩短加工时间、提升加工品质等需求之率机种。
高稳定性的机身结构配置三轴线轨，可配置五轴同动进行更有效率的加工作业。低震动主轴提供高速运转时的稳定性，节省能量耗损，延长刀具寿命。双支撑A/C轴摇篮台，A/C轴採用D.D.马达直结驱动，提升机械效能及加工稳定性。A轴翻转角度±100°，可完成多面複杂加工，满足不同加工需求。
| 內容 | 單位 | NU170C |
|---|---|---|
| 行程 | ||
| X軸行程 | mm | 380 |
| Y軸行程 | mm | 430 |
| Z軸行程 | mm | 400 |
| 主軸鼻端到工作台面距離 | mm | 100~500 |
| 工作台 | ||
| 工作台尺寸 | mm | Ø170 |
| 工作台工件範圍 | mm | Ø190 x 185 |
| 工作台荷重 | kg | 立式：50 / 臥式：30 |
| 主軸 | ||
| 主軸馬達 | kw | 7.5 / 11 |
| 主軸轉速 | rpm | 10,000 |
| 主軸孔錐度 | type | 7 / 24 taper NO.40 |
| 自動換刀系統 | ||
| 刀庫容量 | - | 20 |
| 刀具重量 | kg | 7 |
| 刀具長度 | mm | 250 |
| 刀具直徑 | mm | Ø80 |
| 刀具直徑(無相鄰刀) | mm | Ø130 |
| 進給速度 | ||
| 快速進給(X/Y/Z/A/C) | m/min | 30 / 30 / 30 / 150 / 250 |
| 切削進給 | m/min | 10,000 |
| 其他規格 | ||
| 佔地面積(寬x深) | mm | 2,240 x 2,860 |
| 機台重量 | kg | 4,000 |
| 機台高度 | mm | 2,820 |
| 電力容量 | KVA | 20 |
| 氣壓源 | kg/cm2 | 6~8 |
